Optisk terminalstängning

För att rikta efterfrågan på att uppgradera optiskt fibernätverk och optimera den optiska stängningen, är den optiska terminalförslutningen lösningen för den nya generationens fiberoptiska infrastruktur, specialiteten för designen av den optiska terminalförslutningen är att utrusta den vattentäta optiska adaptern på den optiska stängningen, vilket påverkar det snabba underhållet och anslutningen och minskar risken för fiberskador under underhållsprocessen.

Den optiska förslutningsmodellen LPTC-03 är den typ av optisk terminalförslutning, som är utformad med 2 stycken optiska kabelportar för inlopp på upp till 12 mm diameter på optisk fiberkabel, och för droppkabeluttaget denna optiska terminalförslutning är utrustad med 8 stycken vattentät SC simplex adapter för anslutning med SC typ fallkabel.

För den optiska fiberkabelhanteringen stöder denna optiska terminalförslutning till max 48 kärnor optisk fiberskarv och kan installera 1st 1x4 eller 1x8 optisk PLC splitter, designen av intern fiberhantering uppfyller kravet på fiberböjningsradie och all optik fibrer skyddas ordentligt.

Denna förslutning är gjord genom att välja utmärkt kvalitet av plastmaterial och kan skydda mot miljöfaktorer, såsom UV-beständighet, slag och temperatur, samtidigt har denna optiska förslutning IP 65-klassning som är lämplig för ovanjords- och luftapplikationer

1. Förbered oklippta kablar, öppna förslutningen och släpp den optiska kabelns fäste och öglekabelkontakt med skruvmejsel.

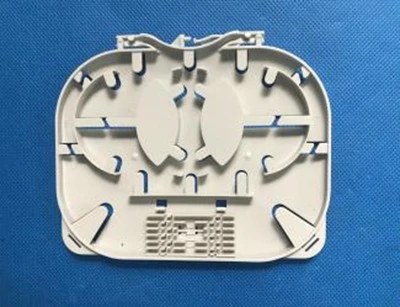

2. Täck den oklippta kabeln med öglekabelkontakt. Installera kabel, fäst CSM på CSM-fäste, optisk kabel på kabelfäste och ögla kabelkontakt. Rulla in återstående fiber i botten av lådan, inloppskabeln i buffertröret och fäst med nylonband. Glid fiber i skarvbrickan.
Varning: Om kabeldiametern är mindre än 12 mm, använd tätningstejp för att förstora dess diameter.

3. Installera 1x8 splitter på splitterhållaren. Splitsa ingångsfibern på splittern med optisk fiber och utgångsanslutningar på adaptrar. Rulla ihop de återstående fibrerna i en skarvbricka.

4. Anslut pigtail med kopplingar.

Förslutningsförseglingskontroll

① Se till att fibrerna i skarvbrickan är skarvade och installerade på rätt sätt. Fiberns böjradie uppfyller de tekniska kraven.
② De interna fästanordningarna är åtdragna.
③ Kontrollera mängden tätningstejp inom ett lämpligt område.
④ Tätningsbeslag installeras snyggt och smidigt. Om inte, jämna upp den med tätningstejp.

Om du har några frågor eller förslag, tveka inte att kontakta din lokala leverantör eller kontakta oss. Vi kommer att ge dig den bästa servicen i tid.
